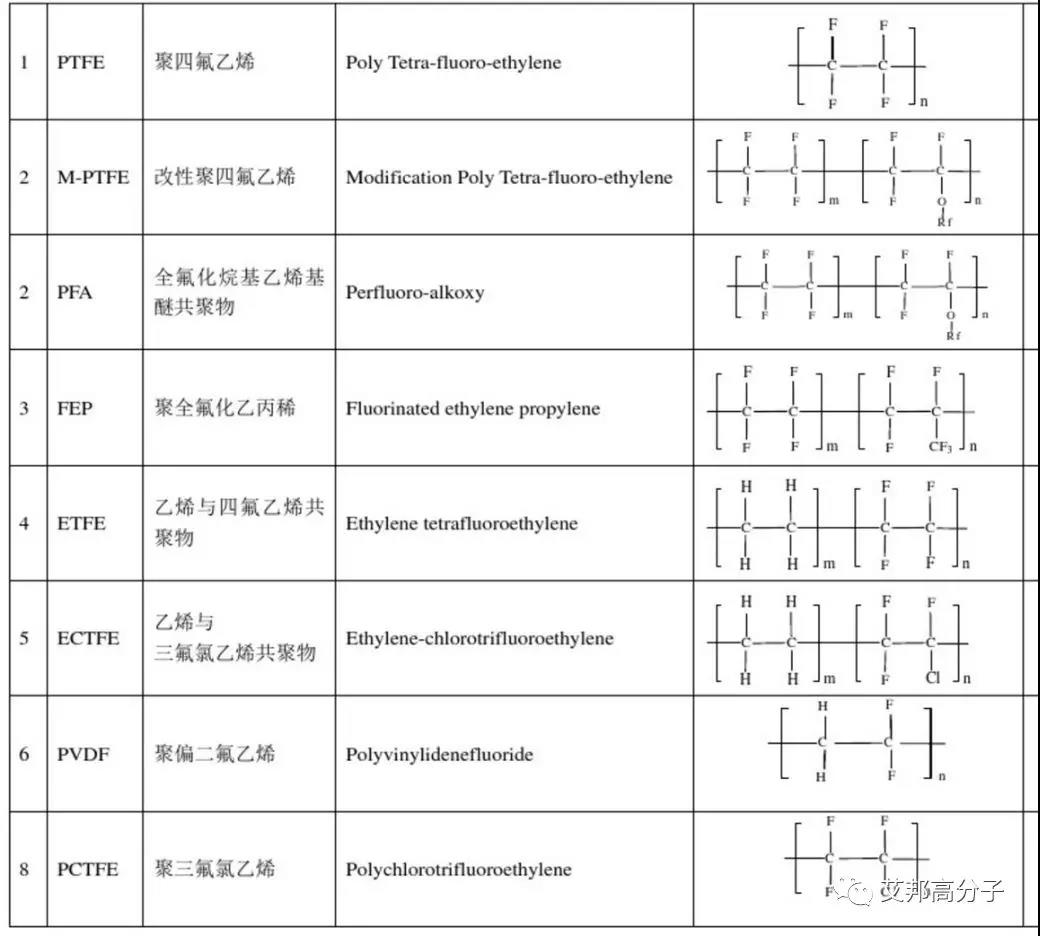

氟塑料家族除了大家知曉的“塑料王”聚四氟乙烯（PTFE）以外，含氟常見的塑料其實還有：PFA、FEP、ETFE、ECTFE、PVDF、PCTFE等，如下圖：



關于氟塑料家族的整體介紹，我們此前發過一篇文章，大家可以參考下不止PTFE，氟塑料家族兄弟全曝光，我們這里用三句話概括FEP：

（1）FEP是使用量第三大的氟塑料
氟塑料使用量最大的當然是PTFE，畢竟一提到氟塑料，大家第一反應是PTFE，使用量第二的是PVDF，使用量第三的是FEP，在前面給大家介紹了氟家族的老二PVDF（氟材料家族之聚偏氟乙烯（PVDF）簡介），今天小編帶你了解一下氟家族的老三FEP。



（2）FEP是四氟乙烯和六氟丙烯共聚而成
FEP是全氟乙烯丙烯共聚物的簡稱，英文名Fluorinated Ethylene Propylene，俗稱F46。FEP是四氟乙烯和六氟丙烯共聚而成的，六氟丙烯的含量約15％左右，是聚四氟乙烯的改性材料。



（3）FEP結晶度比PTFE低，熔點較低，加工性能更好

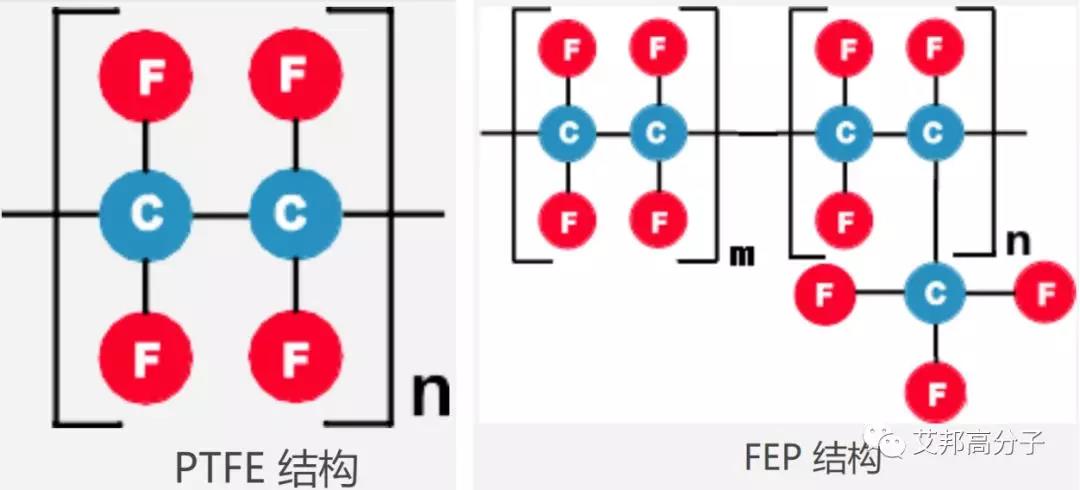

在化學中，結構決定性能，結構影響著結晶。高分子鏈的化學結構越簡單，鏈節的對稱性越高，取代基越小，分子鏈就越柔順，也就越容易結晶。PTFE為線型高分子、結構對稱，FEP為支鏈型高分子，故FEP的結晶性沒有PTFE高，加工性能比PTFE好，熔點較之會低。

高聚物	偏轉溫度，°C		熔點，°C
	0.5 MPa	1.8 MPa
PVDF	148	113	178
PCTFE	126	75	218
ECTFE	116	77	240
ETFE	104	74	270
FEP	70	51	270
PFA	73	48	310
聚四氟乙烯	121	56	327

FEP樹脂具有類似聚四氟乙烯(PTFE)的優良性能，同時具有熱塑成型的特點，用“剛柔并濟”來形容是非常的形象生動，FEP的詳細性能特點、應用以及相關企業如后所述，如有遺漏或錯誤歡迎加群交流指正。

一、性能特點

1.結晶度

    FEP樹脂是一種結晶性高聚物，其結晶度低于PTFE。FEP結晶熔化點為580F，密度為2.15g/cm3(克/立方厘米)，它是一種軟性塑料，其拉伸強度、耐磨性、抗蠕變性低于許多工程塑料。

    當熔融的FEP樹脂緩慢冷卻到晶體熔點以下溫度時，結晶度較大，在 50％~60％之間；當熔體以淬火方式迅速冷卻時，結晶度較小，在 40％~50％之間。FEP樹脂為球晶結構，其結構會因樹脂的加工溫度、熱處理方式而存在一定的差異。

2. 耐化學穩定性

    FEP樹脂的耐化學穩定性與聚四氟乙烯相似，具有優異的耐化學穩定性。除與高溫下的氟元素、熔融的堿金屬和三氟化氯等發生反應外，與其他化學藥品接觸時均不被腐蝕。

3. 絕緣性能

    FEP樹脂的電絕緣性能和聚四氟乙烯十分相近。介電系數在很寬的溫度和頻率范圍（-80~200℃，50~1010Hz）內基本保持不變；介質損耗角正切隨頻率的變化而變化，但受溫度影響變化不大。

    FEP樹脂的體積電阻率很高，一般大于1015Ω.m，且隨溫度變化甚微，也不受水和潮氣的影響。耐電弧大于165s。

    FEP樹脂的擊穿場強隨厚度的減少而提高，當厚度大于1mm 時，擊穿場強在 30KV/mm以上，但不隨溫度的變化而變化。

4. 熱穩定性

    FEP樹脂的耐熱性能低于聚四氟乙烯，可在-80~200℃的溫度范圍內連續使用。在-200℃和260℃的極限情況下，也可以短時間使用。

FEP樹脂的熱分解溫度高于熔點溫度，在 400℃以上才會發生顯著的熱分解。但由于FEP樹脂中存在微量的不穩定端基在熔點以上溫度時也會分解，因此300℃以上進行加工時也必須注意適當的通風。

5. 力學性能

   FEP樹脂與聚四氟乙烯相比，硬度及抗拉強度略有提高，摩擦系數也比聚四氟乙烯略大。常溫下，FEP具有較好的耐蠕變性能；但當溫度高于100℃時，耐蠕變性能反而不及聚四氟乙烯。

二、應用

FEP樹脂根據加工需要分為粒料、分散液和粉料三種。其中，粒料按其熔融指數的不同可分為模壓、擠出和注塑成型用；分散液供浸漬燒結用；粉料供靜電噴涂、模壓等用。

1. 普通應用

    FEP可應用到軟性塑料，其拉伸強度、耐磨性、抗蠕變性低于許多工程塑料。它具備較好的化學惰性，較寬的溫度和頻率范圍，以及較低的介電常數。因此FEP薄膜被被廣泛應用于化學及藥品的密封層、電容器介質、特種電纜的絕緣層、導線絕緣、電器儀表絕緣及密封襯墊。

FEP線纜

2.  5G通訊

FEP分子結構的極性低，介電常數和介電損耗低，材料被廣泛用在信息通信領域。在5G通訊時代，FEP薄膜也被廣泛研究應用于FCCL絕緣層。此外，因為FEP良好的性能，目前在電子通訊行業，也廣泛與PI薄膜、LCP薄膜等復合，提高產品的綜合性能。

FEP薄膜

3. 醫療

    FEP薄膜還可用于醫藥領域，比如醫用滅菌袋、一次性留置針套管、生化培養皿等。

圖攝于2019年橡塑展 科慕化學展臺

本文節選自艾邦高分子微信公眾號。
